3Dスキャン

スキャナタイプ

ハンディ

3Dポイント正確度

0.05mm

3D解像度

0.1mm

被写体距離3D精度（最大）

0.05mm + 0.3mm/m

Artec Space Spiderは、青いLEDライトを使用した、CADユーザーやエンジニアのための高解像度3Dスキャナです。小型オブジェクトや、大型産業用オブジェクトを高解像度、安定した精度、鮮やかなカラーでキャプチャするのに最適なツールです。

このスキャナは複雑な形状やシャープなエッジ、細い棒状のフォルムもレンダリングでき、他社の追随を許さないArtec技術の高さを証明しています。成形部品、PCB、鍵、硬貨、そして人間の耳などのオブジェクトを高解像度でキャプチャし、完成した3DモデルをCADソフトウェアにエクスポートするのに最適な産業用3Dスキャナです。

Artec Spiderはもともと国際宇宙ステーションで使用されるために開発された次世代3Dスキャナで、パワフルな温度安定化機能と高度エレクトロニクスを搭載しており、スキャナがわずか3分で最高精度に適した状態になるだけでなく（これは、Spiderと比べて10倍の速さです）、使用環境の変動にSpace Spiderの精度が影響されないため、データキャプチャを長期間安定して再現します。

3Dデータ変換

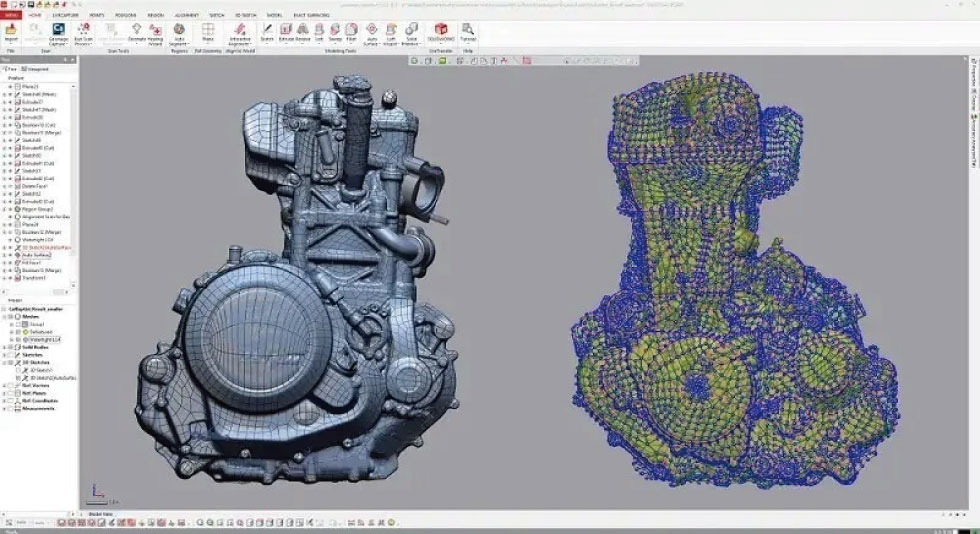

「Geomagic Design X」は、ソリッドベースの3Dモデリングエンジンを装備した本格的なリバースモデリングツールです。3D計測装置で取り込んだ点群データやポリゴンデータを参照しながら、設計意図を反映したパラメトリック情報を付加することで、設計用CADモデルを高速に生成することが可能となります。

Geomagic Design X は、3Dスキャナで得られたポリゴンデータ（点群）から、寸法の定義や編集を行いCADデータを作成することができる強力なリバースモデリング・ソフトウェアです。
汎用的なCADソフトウェアと互換性のあるフィーチャーベースのソリッドモデルを作成することが可能で、自動車部品や家電製品の他、様々な製造関連企業でスキャンプロセスと設計プロセスを繋ぐブリッジ・ツールとして効果を発揮します。

用　途

• ・ 手作業で作成したクレイモデルのCAD データ化
• ・ 図面化されていない過去の製品をCADデータにしてデジタル保存
• ・ 破損した部品から完全な形状のCADデータを作成して復元
• ・ データを所有していない競合製品などの性能分析
